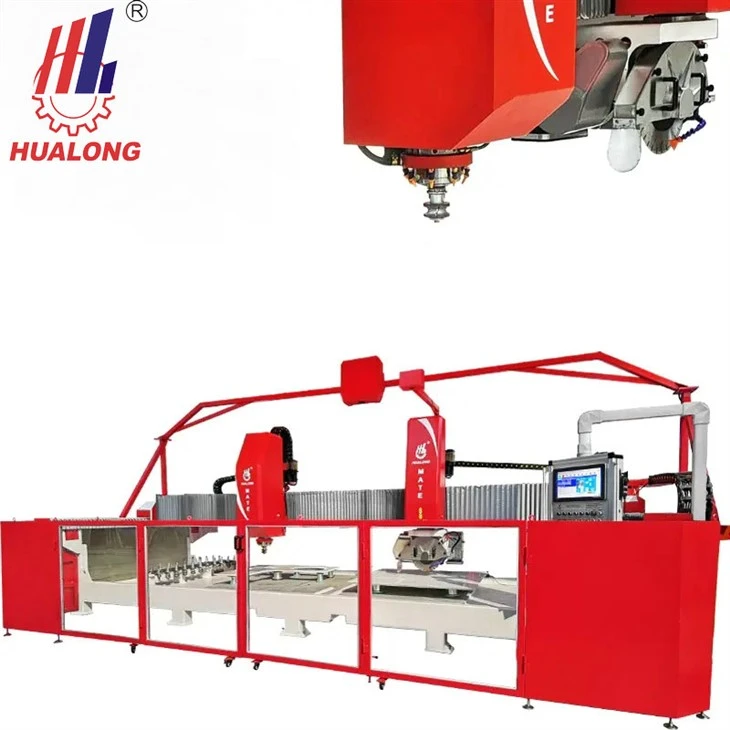

Centre de treball CNC

El centre de treball Hualong Mate CNC és una màquina tot en un, que combina serratge eficient i capacitats de tall precises, ideals per a
Fabricació de taulells de cuina. Inclou la funcionalitat d’una serra del pont de 5 eixos, un router CNC de 3 eixos i un poliment de vora
ells:
* Sistema italià ESA CNC i programari Pegasus,
* 3 eix + 5 Interpolació de l'eix,
* Spindle amb el canvi automàtic d'eines ISO40,
* capaç d’arribar a un màxim de 9000 rpm,
* Amb la lubricació de cargol,
* Fins a 22 posicions de canvi d'eines,
* Sistema de manipulador de buit per al moviment de peces durant el procés de tall automàtic,
* Càmera i projector a bord.



Centre de treball CNC



Pot realitzar cada tipus de tall, mitrització, contorn cru i polit, així com fresat, perforació, contrafons
RELLET I ESCRIPTURA. Aquesta màquina es pot personalitzar a les necessitats del client, és la solució guanyadora per a cada Fabshop.









Detalls imatges



Sistema de control -- cnc
Marca: ESA
Original: Itàlia

Part superior del sistema CNC de la línia amb pantalla tàctil per a una configuració fàcil i un processament automàtic. Pot fer que un treball de mecanitzat complicat sigui fàcil, perfecte i alt.

Programari - Pegasus CAD/CAM
Marca: Pegasus
Original: Itàlia

* Fàcil d'utilitzar -- molt fàcil d'utilitzar, no requereix cap habilitat informàtica avançada.
* Fiable -- actualitzacions freqüents i suport d'alta qualitat.
* Potent -- diferents mòduls i eines per a moltes tecnologies i mecanitzacions.

Captura d'imatges de lloses (opcional)

L’aplicació permet adquirir i processar la foto de la llosa, corregint la distorsió de la lent i rectificant -la. A través del
Imatge adquirida, les formes es poden disposar a la llosa evitant les imperfeccions del material alhora que identifiquen els nervis que cal mecanitzar; També és possible qualificar geomètricament la vora de la llosa.

Guia lineal
Marca: Hola
Original: Taiwan, Xina

Producte famós, ús de la màxima qualitat a Crossbeam i Carling per obtenir un bon rendiment durador i durador.



Transmissió
Conduït per l'engranatge de cremallera d'alta precisió a l'eix X, Y i el cargol de bola a l'eix Z

Aparell de reticulis làser
Original: Xina

Ajuda per calibrar el punt de treball original al principi

Bomba de buit

La màquina inclou una bomba de buit de 7,5kW per xuclar la pedra, és prou potent per xuclar la màquina a la taula.

Projector

Projecte el dibuix de disseny de processament per guiar la col·locació adequada de les lloses de treball.

Sistema d’auto -lubricació

El sistema automàtic d’alimentació i lubricació d’oli fa que el manteniment regular sigui molt fàcil i redueixi els residus.

Roda de mà (opcional)

cablejat a la consola de control, per duplicar el mangement de l’eix, controlant directament la velocitat de moviment i la posició. Permet que l'operador estigui a prop de la peça per controlar -lo, controlant directament alguns delicadament.

Companys elèctrics

Marca: Siemens, Schneider, etc.
Els companys elèctrics de qualitat utilitzats per assegurar el rendiment estable.
Tots els components elèctrics estan allotjats i cablejats en un armari elèctric. Això permet un fàcil accés i servei quan sigui necessari. Totes
El cablejat està etiquetat perquè els clients puguin navegar fàcilment al gabinet quan necessiten servei

Servomotor digital

Marca: ESA
Original: Itàlia
Un servomotor sense escombrat permanent amb unitats intergrades, dissenyat per aconseguir una integració digital total amb els CNCs d’ESA, crea una potència de control fiable per a X, Y, Z, C i A Axises

Unitat de preestabliment de la fulla (opcional)

Mesura automàticament el diàmetre de la fulla i l’eina de diamants.





Manipulador de buit (opcional)
Moveu les peces tallades per optimitzar el tall i l’ús de les lloses.



HUALONG MACHINERY HLCNC -3319 3 Els eixos El centre de treball realitza tot tipus de treballs de processament de pedra amb gran precisió i velocitat. Aquest centre de treball ha estat dissenyat per realitzar feines de qualsevol nivell de sofisticació amb una qualitat garantida. Els eixos HLCNC -3319 3 Centre de treball de pedra executa de manera competent totes les tasques que requereixen fresat, mòlta, perforació i polit amb el cost òptim i el temps mínim.

Estructura robusta combinada amb alta tecnologia

1. Estructura monobloc

HLCNC -3319 3 eixos CNC Centre de treball de pedra té una estructura sòlida de mono-bloc. Està fabricat en acer fresat estabilitzat per garantir la força, la solidesa, la protecció i la seguretat. L’estructura mono-bloc facilita el transport, el muntatge i la instal·lació de la màquina.

2. Motor d’alt rendiment

HLCNC -3319 3 eixos CNC Stone Working Center està equipat amb un motor potent de gran qualitat que garanteix un excel·lent rendiment de les obres que requereixen un fort esforç.

3. Taula de treball plana

La taula de treball està feta de placa d’acer d’alta qualitat, alumini i plàstic i es rectifica automàticament per garantir la màxima plana de la superfície. Això és essencial per assolir la màxima qualitat de l’acabat.

4. Moviments precisos

A causa de les guies lineals d'alta precisió, el pont i el cap es mouen amb la màxima precisió. Els servomotors que mouen el pont i el cap en direcció vertical són totalment CNC.

5. Canvi ràpid d’eines

HLCNC -3319 3 eixos CNC Centre de treball de pedra CNC està equipat amb el suport d’eines per a 20 eines amb un sistema de canvi d’eines d’alta velocitat i protecció d’aigua i pols.

Les eines tenen un sistema de refrigeració doble:

• Exterior: l’aigua flueix a través de la corona al voltant de l’eina

• Intern: L’aigua entra directament dins de l’eina

Dades tècniques i dimensió del Centre de treball CNC



Múltiples funcions del centre de treball CNC

Els eixos HLCNC -3319 3 CNC Centre de treball de pedra CNC és capaç de fer una àmplia gamma de treballs que requereixen fresat, mòlta, perforació i polit, incloent:

• Countertops (cuina, bany, etc.)

• solcs, incloses les ranures de drenatge del lavabo

• Safates de dutxa

• Counters de barres

• Sills de finestres

• Taules de menjador

Taller del Centre de Treball CNC

Centre de treball del CNC al client
